오늘은 프로젝터 렌즈에 대한 이야기를 할까 합니다. 프로젝터에서 영상이 최종적으로 렌즈를 통해서 나오기때문에 투사화면
의 크기와 거리에 대한것은 렌즈의 촛점거리로 결정이 되어지기 때문에 렌즈의 스펙을 이해하게 되면 거리표를 굳이 참고하
지 않아도 간단한 계산을 통해서 투사거리를 알수 있습니다.
모두들 아시는 얘기지만 혹시나 해서 말씀을 드리자면 프로젝터와 스크린 사이의 거리가 가까우면 화면이 작아지고 거리가
멀어지면 화면이 커지는 것은 당연히(?) 아시는 내용 이지요?,,,^^
또한 프로젝터 렌즈도 줌기능이 있어서 같은 거리에서 줌을 조정함으로 해서 화면을 크게 또는 작게도 조정을 할 수 가 있습
니다. 이또한 프로젝터 렌즈가 가지고 있는 스펙에 따라 그 정도가 정해 집니다. 그래서 샘플로 엡손 프로젝터의 사양서를 보
면서 설명을 드리도록 하겠습니다.
.jpg)
위 사양서에서 붉은선의 렌즈사양을 보면 첫번째 수동 포커스라는 것은 프로젝터의 줌을 조정하게 되면 그에 따른 포커스도
조정을 해야 하는데 그때 촛점을 맞추는 방식이 모터가 내장되어 있어서 전동형태로 움직이는것이 아니라 손으로 조절해야
한다는 의미입니다.
(사실 전동방식 보다는 수동방식이 좀더 세밀하게 조정할 수 있고 거의 많은 프로젝터가 수동방식을 채택 하고 있습니다..)
1.2배 광학줌이라는 의미는 어느 특정거리에서 줌을 잡아당겨서 투사할수 있는 제일작은 화면이 줌을 밀어서 투사할 수있는
최대화면 사이즈의 1.2 배라는 의미 입니다. 현재까지는 생산된 프로젝터중에서 2배 광학줌이 최고입니다.
이 배율이 높으면 높을수록 줌의 폭이 크므로 같은거리에서 투사할 수 있는 화면의 조정폭이 크므로 좋다고 볼 수 있습니다.
F와 f의 의미가 렌즈를 이해하는데 있어서 가장 중요한 부분이라고 할 수 있습니다.
간혹 F의 의미를 카메라에서의 조리개값(F Number),노출값과 약간의 혼동하는 경우가 있는데 프로젝터에서의 F값은 카메라
의 F값과는 다른 의미를 가지고 있습니다.
프로젝터에서의 F값은 투사거리를 의미합니다. 예를 들어 위의 F = 1.6 ~1.74의 의미는 스크린 가로사이즈가 1m인 화면을
투사 하기위해선 프로젝터의 렌즈로부터 스크린과의 거리가 최소 1.6m 에서 최대1.74m 가 된다는 의미입니다.
예를 들어 위의 EB-X6프로젝터로 100인치 화면을 투사할 경우 필요한 투사거리를 계산하게 되면 100인치의 가로
길이를 알아야 겠죠? 2.1m 입니다. 그러므로 최소거리는 1.6 x 2.1m=3.36m 이며 최대거리는 1.74 x 2.1m=3.654m 가
됩니다.
소문자 f의 의미는 그리 중요한 내용은 아니지만 Focal Length(초점거리)라고 해서 렌즈에 상이 맺히는 거리입니다.
이렇게 해서 렌즈의 사양만으로도 투사거리를 계산 할 수가 있게됩니다. 프로젝터를 천정에 설치할 경우에는 투사거리를 사
전에 알아야 할 경우가 많답니다.

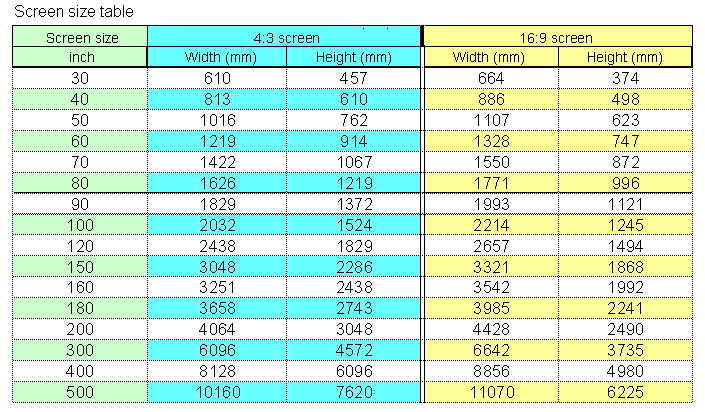

단 거리계산을 위해서는 각 인치당 스크린의 가로사이즈를 알아야 합니다. 아래 표를 참조하시면 되겠습니다.
.gif)
