  ACN 코리아 영상음향 설치기
written by :   / date : 2017-10-21 14:26:18   / view : 15912

#엡손 EB-G7900U 외 영상음향시스템 - ACN 코리아#

강남 대치동에 위치한 네트웍 판매회사인 ACN KOREA 설치기를 소개 하겠습니다.
설치를 위한 담당자와 첫 미팅을 가졌습니다. 미팅을 회사담당자 다섯분과 가졌습니다.
요구사항도  많으시고 굉장히 복잡한 시스템을 구상하고 계시더군요......

간략하게 정리하자면 대 강의장을 파티션을 이용하여 둘로 나눈후 큰 행사시에는  한꺼번에 사용 하기도 하고
규모가 작은 행사시에는  두개로 나누어 각각 사용하며 영상과 음향도 각각 나누어 컨트롤할수 있어야 하고
기존에 복도 끝에 마련된 다른 강의장에서 대 강의장에 있는 수업을 동영상으로 실시간 볼수있어야 하며

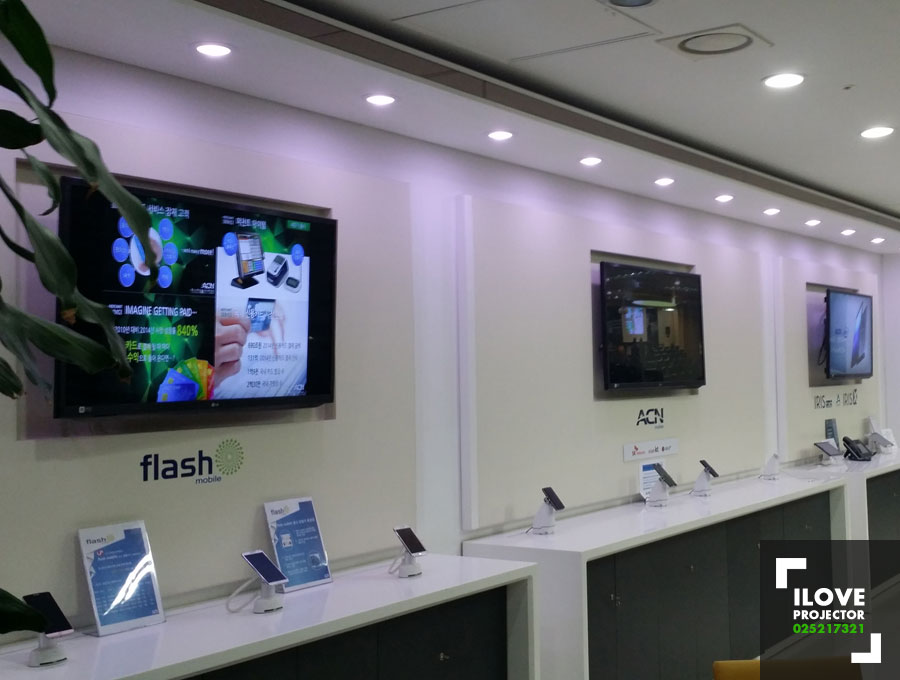

복도의 벽면 TV 3대에도 보일수있게 해달라고 하는 요청사항이이었습니다.
굉장히 다양하고 멀티플하게 사용하시고자 하는거죠...처음에는 얘기를 듣는 저도 잠시 멍했습니다...@@

두시간여의 회의를 마치고 5차례의 견적서및 시스템 도면 수정을 거친후
착공에 들어가기로 합니다.

앞으로 펼쳐질 험난한 설치과정을 시작하도록 하겠습니다.








▲ 공사 초반 광경입니다. 인테리어 팀과 각 진행과정을 면밀히 공유하여 케이블 포설을 미리 마치고 프로젝터를 천정에

   설치하였습니다. 아직 여러 공정이 끝나지 않은 상태라 프로젝터를 비닐로 싸서 먼지로부터 보호 해야합니다.

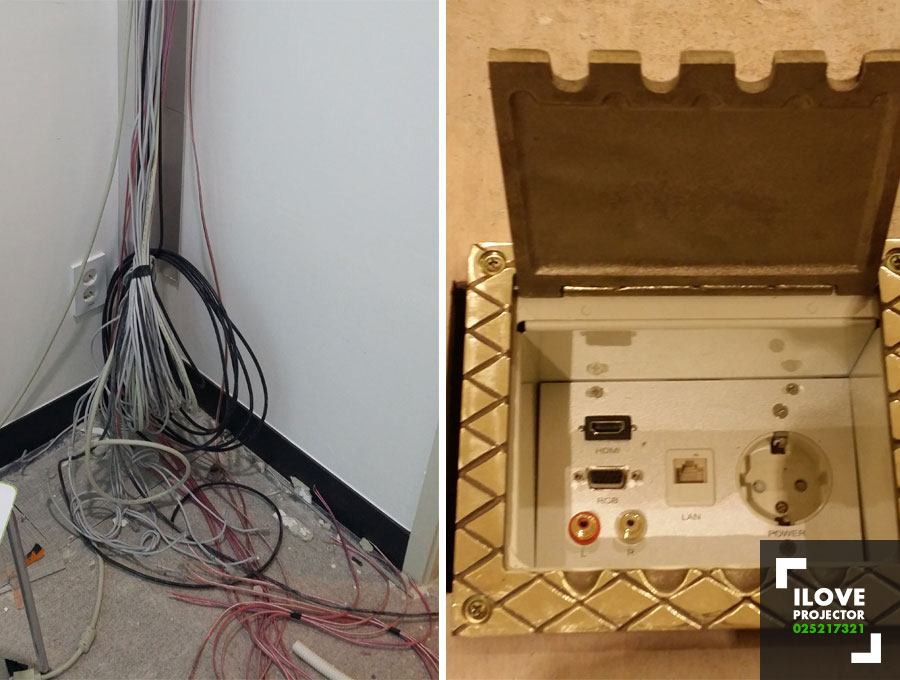

▲ 모든 장비들이 설치될 컨트롤룸으로 모든 케이블이 모이는 곳입니다. 간단 바닥에 강영자의 컴퓨터를 연결할 수 있도록
    플로워 박스를 바닥에 설치하였습니다.








▲ 15일간의 인테리어 공사가 끝나고 적식적인 제품 설치및 셋팅에 들어갑니다.
    전면에는 와이드 150인치 스크린 2개를 설치 하였습니다.

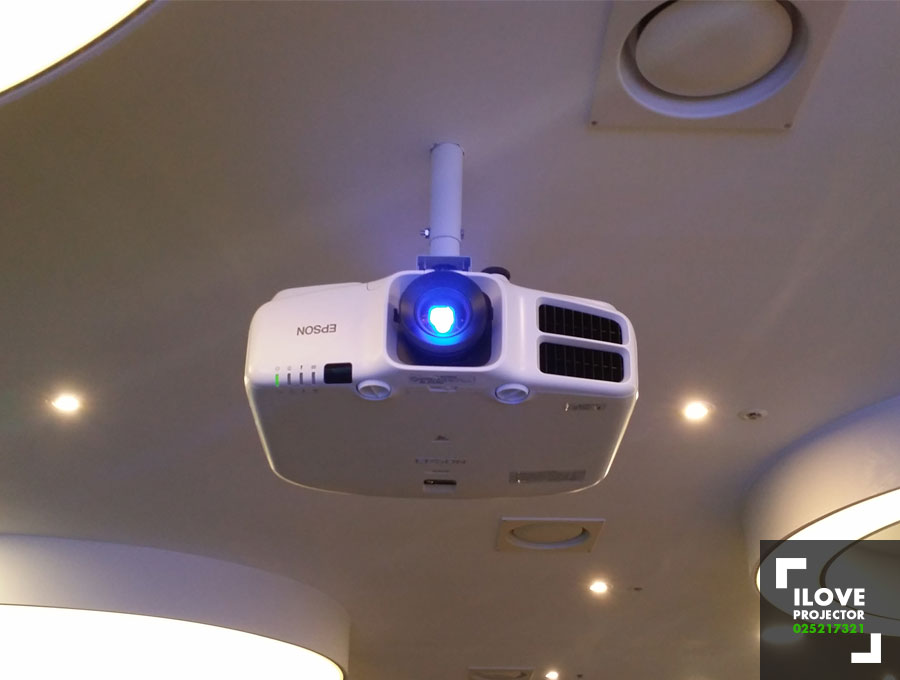

이번에 설치하게된 엡손프로젝터 EB-G7900U는 해상도 WUXGA급, 밝기 7000안시 제품으로 사하좌우 렌즈쉬프트가
가능하며 각종 옵션렌즈를 장착할수있는 프리미엄급 프로젝터로 강당이나 회의실에서 적합한 사양입니다.









메인스피커인 JBL CONTROL29AV 제품으로 정격출력이 300W로 총 4개를 설치 하였으며 음량면에서는 충분히 만족할 만한
사양의 제품입니다. 공간에 비해 다소 큰 출력이긴하나 클라이언트의 요구가 있어서 채택하게 되었습니다.









회의실 후면에 설치되는 서브스피커로 JBL사의  CONTROL28로 정격출력 175W의 스피커 입니다.








회의실의 형태가 직사각형이 아닌 약간의 사각지대가 있어서 서브스피커가 필요한 상화이었습니다.
그림에서오 같이 코너부분에 서브스피커를 장착하였습니다.









대회의싷에서 이루어지는 강의내용을 캠코더롤 촬영하여 건너편에 있는 강의실에 있는 프로젝터로 전송하여 동시에 강의를
볼수있게 하기위하여 천정에 소니사의 풀HD 카메라 AG-AC90 제품을 브라켓에 장착하였으며 강사 한곳만 고정하여 촬영
하기때문에 팬틸트는 사용하지 않고 고정형으로 설치 하였습니다.









HDMI 매트릭스를 통하여 다수의 입력을 두 프로젝터로 자유롭게 선택하여 투사할 수 있도록 하였습니다.
물론 두개의 스크린에 한가지 입력화면을 동시에 투사할수 있으며 서로 크로스되어 투사할수도 있오록 하였습니다.

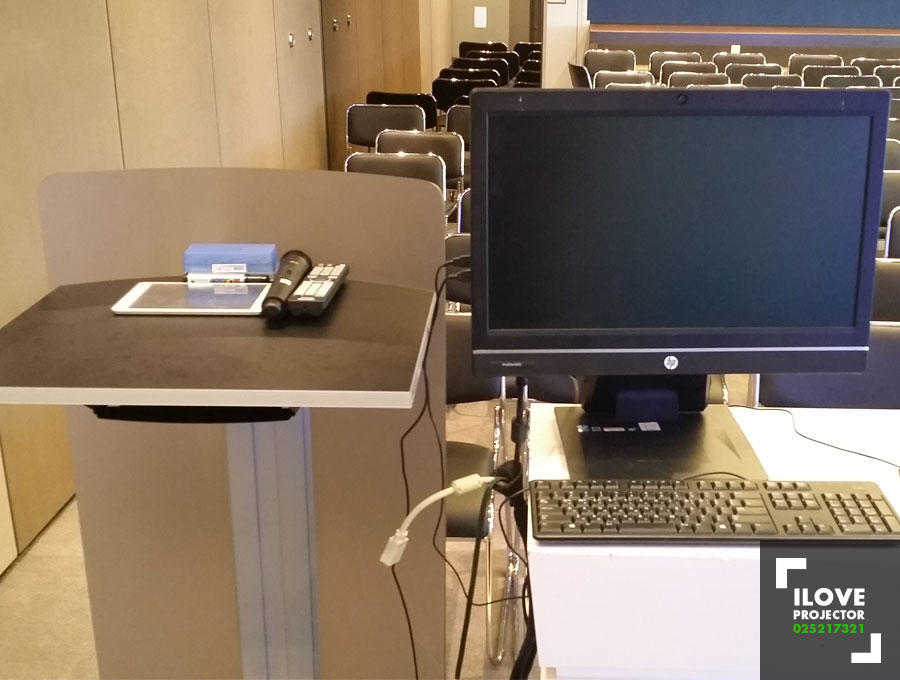

강사가 서서 강의하는 교탁으로 강사의 수업화면을 볼수있는 모니터로 비치 하였습니다.
그런데 운영상의 어려움은 강사마다 자신의 노트북이나 스마트기기를 연결해야 하기 때문에 매트릭스에서 각각의 기기를
인식하는데 원할하지 않는 경우가 있었습니다. 왜냐하면 각각의 소스기기마다 출력해상도와 주파수 특성이 다르기 때문에
그때마다 설정을 다시해 줘야 하는 번거로움이 따릅니다.










스크린 설치는 인테리어팀과 사전에 협의를 하여 커텐박스를 미리 짜놓아서 노출형의 그대로 설치할 수있었습니다.
이런 방법이 설치시나 용이한 유지보수 측면에서도 여러모로 유리한 부분이 많습니다.

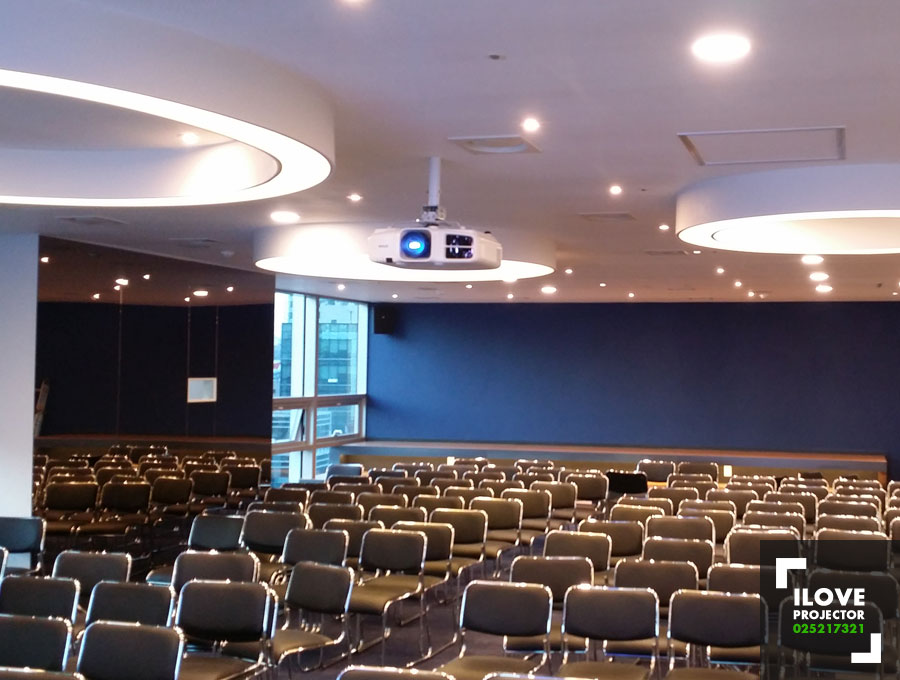

봉브라켓을 쓸정도로 천정이 높지는 않았으나 사진에서 보는봐와 같이 조명부분이 천정에서 40Cm정도 돌출이 되어서
화면이 걸리는 관계로 봉브라켓을 사용하게 되었습니다. 애초에는 없었던 구조라 급하게 변경하여 설치하였습니다.
어떤 환경이던 유연하게 대처를 해야겠죠...^^









큰 회의실을 칸막이로 나누었을때 서브회의실의 조정실입니다. 이곳에서는 간단하게 음향을 조절할 수 있도록만 하였습니다.
19인치 랙을 설치하여 무선마이크 리시버와 오디오믹서가 장착됩니다.










간단하게 무선마이크입력, 노트북 오디오입력을 받고 볼륨조절을 할수있도록 하였습니다.








서브회의실에도 마찬가지로 교탁에 PC및 모니터를 설치하였습니다.
강사분들이 어떤 기기를 가져올지 모르기 때문에 RGB, HDMI 케이블을 준비 하였습니다. 그런데 노트북을 대부분 수용할 수
있었으나 아이패드를 가지고 와서 연결해달라고 하는분들도 계서서 연결젠더를 준비하셔야 한다고 말씀 드렸습니다.
워낙에 많고 서로 다른 소스기기가 있다보니 서로 호환하여 사용하기에 많은 어려움이 따를듯 싶습니다.









에린 콘트롤 룸에 설치된 장비로 워낙에 종류가 많아서 자세한 설명은 패쓰하기로 하고 어떤 기기가 설치되었는 지만 말씀
드리도록 하겠습니다.
- 베링거사의 디지탈 오디오믹서 X32 Producer
- 인터엠사 파워믹서 L1800 2대, L800 2대
- 인터엠사의 무선마이크 리시버
- 순차전원공급기




























회의실 오픈일정에 쫒겨 막바지공사는 2틀정도를 철야 공사를 진행해야 했습니다.
여러모로 어려운 공사 였지만 나름 많이 배우고 뿌듯했던 현장 이었습니다..^^
